摘要:液位花季传媒APP下载是製漿紙中常見的儀表，用於檢測漿池、漿槽、白槽、化學藥品儲藏槽等液位。液位計能否*測量直接影響生產的正常運行，因此液位的檢測和控製尤為重要，液位花季传媒APP下载在製漿紙中應用**，發揮著越來越重要的作用。本文通過講述液位花季传媒APP下载的工作原理、應用維護和校準等方麵的知識，供製漿儀表技術人員參考和參考。

物位是指容器之間的垂直距離，也是由兩種不相容的液體形成的界麵，在工業生產中常用法蘭式液位花季传媒APP下载、超聲波液位計、雷達液位計、核輻射材料位計和磁致伸縮液位計來檢測物位。物位檢測的結果通常以長度單位m、mm或測量範圍的百分比來顯示。

1液位計在製漿紙中的應用。
在製漿紙生產線中，常用法蘭式液位計、投入式液位計、雷達液位計、超聲波液位計、放射源液位計和磁伸縮杆式液位計來測量液位。

1.1製漿造紙生產線液位計的選擇和應用。
(1）由於木漿、黑液、堿液或綠液介質容易堵塞和結垢，因此木漿或黑液等介質的液位和壓力測量通常選用法蘭式壓力花季传媒APP下载。另外，根據設置場所和設備的密閉空間等，選擇單法蘭式壓力花季传媒APP下载或雙法蘭式壓力花季传媒APP下载。另外，由於木漿和黑液介質容易結垢或堵塞，一般在法蘭式壓力花季传媒APP下载前安裝一次閥，拆下薄膜去除汙垢，同時在法蘭短管上安裝清洗閥，定期清洗液位計法蘭短管介質，確保取壓順暢，測量正確。
(2)蒸汽和水介質一般選擇差壓花季传媒APP下载，例如冷凝罐、蒸汽水分離器、冷凝罐等設備選擇差壓花季传媒APP下载來測量液位。差壓花季传媒APP下载的液位測量一般取決於測量管路和差壓花季传媒APP下载的安裝是否正確。
(3)對於腐蝕性化學品、塗料和二氧化氯等介質，由於腐蝕性強、粘性大，一般選擇法蘭式壓力花季传媒APP下载，隔膜材質一般選擇雙相鋼、鈦和鉭材質。
(4）對於蒸煮塔、木片倉、浸漬塔、低壓喂料器等，需要測量木片或者木片混合物料位，一般選用放射源料位計來測量料位。
(5)廢液貯藏槽、廢水池、集水槽、木片貯藏槽等，一般采用超聲波或雷達液位計測量液位。

2、製漿紙常用液位計的種類和工作原理。
2.1製漿紙常用液位計的種類。
(1）常用於各類化學品或水儲罐的直讀式液位計，如玻璃管液位計。
(2）常用於測量儲漿槽或白水槽的靜壓式物位計，如智能型膜片式液位計或者差壓式液位計。
(3)常用於檢測槽液位的浮子式液位計，如浮子式液位花季传媒APP下载。
(4)常用於漿料和黑液等液位的電阻式、電容式物位計。
(5)常用於檢測木片材料位置的放射源式液位計。
(6)常用於檢測化學品罐、池塘液位的雷達液位計和超聲波液位計。

2.2.製漿紙常用液位計的工作原理。
(1）玻璃管式液位計：根據連通器工作原理來測量液位，與被測桶槽的介質連通，並通過玻璃管上標識的刻度來直接顯示液位的高低。
(2）吹氣式液位計：由導壓管、差壓花季传媒APP下载和轉子流量計組成，將導壓管插入容器底部，然後氣源經過過濾器和減壓閥後以恒定的流量氣體通過導壓管端口處，由導壓管浸在容器底部的端口對外吹氣而在液體介質中產生氣包，這時壓力花季传媒APP下载上所測的壓力與冒泡端口處液位高度的壓力相等。h=h/g。

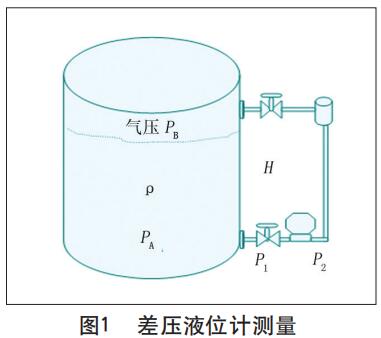

(3)差壓式液位計:容器內液位變化時，液柱產生靜壓也相應變化，△P=PTA-PUB=H=△P/G，如圖1所示。

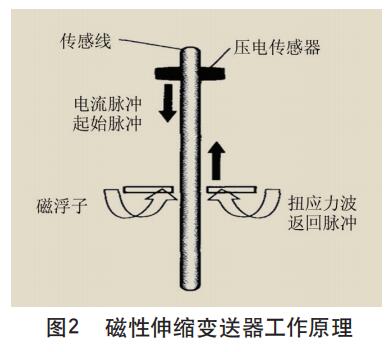

(4)磁致伸縮液位花季传媒APP下载:由測量管、浮子和電子花季传媒APP下载三部分構成的磁杆內部為磁致伸縮線，外部為保護管的浮子內部為*磁鐵，如圖2所示。浮子隨著液位的上升而上升，液位的下降而下降，通過*磁鐵形成磁場的花季传媒APP下载定期發出電流脈衝信號，沿磁性伸縮線向下傳播，浮子向下運動時也產生磁場，兩個磁場相遇時產生扭應力波，通過磁性伸縮線形成回來的電子脈衝然後通過處理器測量脈衝的開始和返回使用的時間，轉換成液位的高度，測量液位。

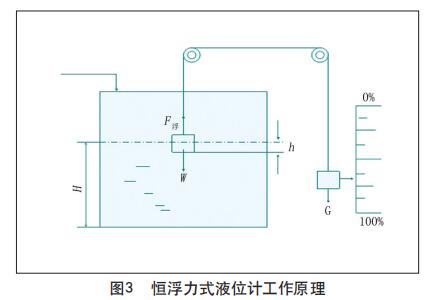

(5)恒浮力式液位計:典型的恒浮力式液位計為浮子式液位計，如圖3所示。

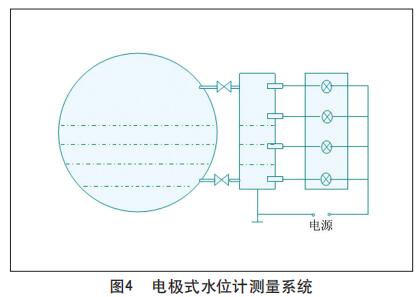

(6)電極式水位計:電極式水位計是電阻式液位計。它的測量部分由連通管和電阻組成，根據測量需要可以在連通管上安裝多個電極。每個電極通過特殊工藝處理與管道形成絕緣，同時每個電極通過電線引出，而連通管作為一個公共電極與每個電極相連。水位達到某個電極位置時，水具有導電性，與該電極連接，使相應的霓虹燈發光，通過燈的位置測量水位。如圖4所示。
(7)核輻射式液位計:輻射源發射，輻射通過罐壁材料時衰減，隨著液麵的變化，探測棒的輻射劑量率相應變化，探測棒將輻射轉化為電信號。核輻射式液位計一般由輻射源、輻射保護器、探杆和花季传媒APP下载組成。
(8)超聲波位置計:聲波在氣體、液體、固體中傳播，聲波在切斷時被吸收而衰退，氣體吸收非常強，衰退非常大的固體吸收非常小，衰退非常小，聲波在切斷不同密度介質的界麵上產生反射，超聲波位置計根據聲波從發射到接收反射回波的時間間隔和物位高度成比例

3、製漿紙常用液位計安裝注意事項及校準方式。

3.1智能薄膜式液位花季传媒APP下载的安裝注意事項和校準方式。

3.1.1薄膜式液位花季传媒APP下载的使用注意事項。
(1)花季传媒APP下载在使用前確認型號規格，確認銘牌型號規格與要求的儀表一致。
(2）花季传媒APP下载避免安裝在溫度變化大、熱輻射強的區域；避免安裝在腐蝕性環境中，盡量安裝在衝擊少和振動小的場所。

3.1.2 膜片式液位花季传媒APP下载的安裝事項。
(1)在花季传媒APP下载周邊施工時，請避免焊接電流通過花季传媒APP下载，不要將馬達的接地線連接到儀表設備上。
(2)確保使用的墊圈內徑大於隔膜密封內徑，使用的墊圈內徑小於隔膜密封內徑時，會產生影響。
響膜片的正常工作，引起誤差。
(3)安裝過程中注意不要損傷薄膜表麵。薄膜從法蘭麵隆起1毫米，薄膜麵朝下會損傷薄膜表麵。
(4)不要扭曲擠壓毛細管，也不要對毛細管施加過大的壓力。
(5)進行液位測量時，非常低的液位(零點)必須設置在距離高壓側膜片密封部中心50mm以上的位置。
(6)安裝法蘭隔膜時，必須根據花季传媒APP下载顯示的HIGH、LOW顯示，安裝在桶液位計的高、低壓側。
(7)為了避免溫差引起的誤差，可以捆綁毛細管。
(8）花季传媒APP下载本部盡可能安裝在高壓側遠傳法蘭隔膜密封安裝部下方離之600～1300m m處，以便毛細管封入液形成正落差壓盡可能地加在花季传媒APP下载的本體上，如果不能達到推薦高度，可以按以下公式計算高度：
h=[(P-P0)×dHg/ds]×7.5×10-3[mm]
H-高壓側工藝連接與花季传媒APP下载之間的垂直高度(m.m)，h≤0:將花季传媒APP下载安裝在高壓側工藝連接下方h(mm)以上的位置，h≥0:將花季传媒APP下载安裝在高壓側工藝連接下方h(m.m)以下的位置，P-罐壓力；PU0-花季传媒APP下载壓力很小。

3.1.3電源電壓與負載電阻的關係。

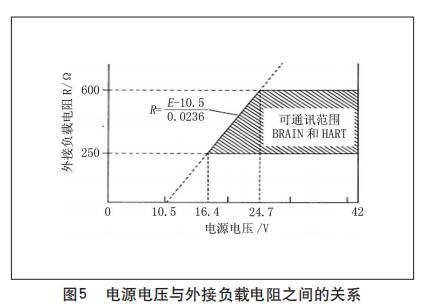

在儀表回路中，外部負載電阻應在250~600歐姆範圍內，以確保回路通信正常，如圖5所示。



3.1.4智能花季传媒APP下载的校準程序和方法。
液位花季传媒APP下载在運輸前需要校準，一般需要零點、滿量程校準的減震、量程、單位、顯示單位等需要設定的必要時進行正負轉移設定的儀表回路測試等。
(1)零點調整:零點調整有兩種方法。一種是通過花季传媒APP下载調整零螺栓進行調整，另一種是通過HT手柄進行零點調整。螺栓變為零時需要注意的是，變為零後不能立即停電，變為零30後s內停電的話，零點會恢複到原始值。
(2)滿量程設定:在滿量程中添加現場桶槽的液位後，可以通過顯示麵板量程設定鍵與外部調整螺栓相結合，改變量程的上下限值，也可以通過HART手柄進行滿量程校準。

3.2磁性伸縮液位花季传媒APP下载的安裝注意事項和校準方式。

3.2.1磁伸縮液位計安裝注意事項。
(1）在磁性伸縮液位計安裝之前需要對其校準，確定液位計測量準確。
(2)對磁翻板液位計的浮球進行驗證試驗，根據浮球的質量、體積和測量的介質密度決定是否滿足現場要求。
(3）安裝磁翻板液位計後，在進行磁性伸縮花季传媒APP下载的安裝，因磁杆較長，需對磁杆固定牢固，另外還需防止磁杆變形，影響到液位測量。
(4）為了防止磁性伸縮液位花季传媒APP下载所測信號幹擾，需在DCS處加裝信號隔離器。
(5）通過磁翻板液位計排汙口排除的液位，使用密度計對其進行測量介質密度，確認磁性伸縮花季传媒APP下载所測液位是否準確。

3.2.2 磁性伸縮液位花季传媒APP下载的故障檢查和校準。
(1）根據磁性伸縮液位花季传媒APP下载輸出電流值檢查是否存在異常，一般情況輸出信號為3.8m A至20.6m A，如果超過此數值，需要對磁性伸縮液位花季传媒APP下载電子元件進行檢查，確認是否存在異常。
(2)磁性伸縮液位花季传媒APP下载輸出信號變動或頻繁跳動時，需要檢查線路，確認線路沒有幹擾，然後對線路進行消磁處理，可以在線路兩端同向或反向移動進行消磁處理。在磁性伸縮液位花季传媒APP下载的校準過程中，磁性和磁性棒的方向必須避免90°，磁性棒會發生磁化現象。

3.放射源式液位計的安裝注意事項和校準方式。

3.3.1放射源式液位計的安裝注意事項。
(1)進行液位測量時，探測棒必須垂直安裝，如有可能，探測器頭朝下。
(2)放射源的放射角必須對準探測棒的測量範圍，注意探測棒的測定程度。
(3)進行分級安裝時，各探測棒的量間不得有間隙。
(4)源箱和探針的安裝位置應盡量靠近容器，隔離所有放射線路徑，確保放射線區內沒有人。
(5)采取防護措施，避免探針長時間曬黑，安裝防護罩非常好。

3.3.2核輻射式液位計的校準。
輻射源在校準前需要進行簡單的設置，參數設置完成後即可進行標定操作。
(1)標定的簡單步驟包括重置標準值、探測器設置、基本設置。
⑶標定:兩點標定、單點標定、多點標定三種標定方式。
①兩點標定:兩點標定是非常常用的標定方法。特別是棒源標定時，適合用兩點標定。也可用於點源和棒探測器時。兩點標定主要分為四個步驟、空罐標定、滿罐標定和檢測標定結果四個步驟。
②單點標定:不能進行滿罐標定，或者在滿罐狀態下射線完全衰減時，可以進行單點標定。

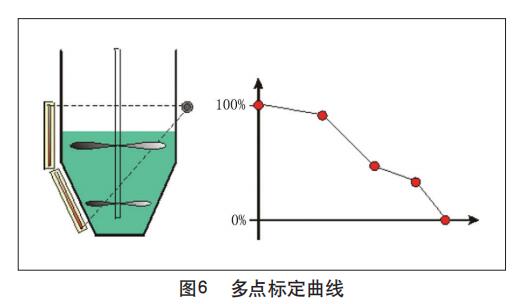

③多點標定:多點標定中標定點至少3個，非常多可輸入10個標定點。多點標定時，需要知道各個標定點的物位高度。多點標定適用於各種連續料位測量。標定曲線見圖6。

3.3.3放射性本底說明。
基本上是指周圍環境中天然存在放射性，天然放射性基本上不會改變大小。因此，不考慮天然放射性底部的變化，認為底部是常數。測量的本底計數率的大小與探測器的大小密切相關。如果本底測量，後續測量會漂移。測量本底時，必須避免周圍其他放射源的幹擾。放射源、探測器安裝完畢後，在空罐、放射源關閉狀態下，測量本底。此時，放射源測量少量的放射線，測量的底部變大。
(1)空罐標定應滿足的條件:根據設計圖紙設置放射源，打開探測器完成的放射源，清空倉庫的材料，如果不能清空，至少必須保證材料高度低於測定範圍的非常低的上述第三條不能滿足的情況下，如果知道當時的材料高度，例如20%，則需要調整低位標定點(將零點的0%改為20%)。然而，它會帶來零點測量的誤差。當零點條件滿足後應盡快重新標定。
(2)單點指數標定說明:如果滿點標定不能進行，則使用單點標定模式。輸入零點的標定數據和倉庫的內徑，測定材料的密度，係統自動計算滿點數據作為標定數據。
(3)多點標定說明:測量精度要求高的倉庫形狀不規則，如錐形或平柱形的倉庫內測量路徑有攪拌器等其他物體。如果不能用材料倉庫的預測材料加入不同的高度進行標定，也可以用與預測材料密度相似的材料進行標定。一般用水作替代品。
(4）調整低位標定點說明：零點標定可以影響整個標定曲線。因此，調整零點後，需要對所有的標定點進行調整，以保持標定曲線的形狀不發生變化。發生以下情況時，需要調整零點:①以前進行過多的點標定，現在隻想調整零點更新標定曲線②計算理論曲線(標定點的理論值)，調整零點，輸入理論值，更新標定曲線。

4.結論。
液位計是製漿紙行業常見的儀器，通過常見的法蘭式液位花季传媒APP下载、磁性伸縮液位花季传媒APP下载、放射源液位計等液位計的工作原理、安裝注意事項和校準調整等各方麵的知識介紹，供製漿紙儀表技術人員參考和參考。
