電容壓力花季传媒APP下载產品概述
電容式壓力(差壓)花季传媒APP下载是我廠引進國內**技術和設備生產的新型花季传媒APP下载，關鍵原材料、元器件和零部件均采用進口，整機經過嚴格組裝和測試，該產品具有設計原理**、品種規格齊全、安裝使用簡便等特點。同時與傳統的1151以及其它知名同類產品直接替換，有很強的通用性和替代能力。為適合國內自動化水平的不斷提高和發展，該係列產品除設計小巧精致外，更推出具有HART現場總線協議的智能化功能。

電容壓力花季传媒APP下载特點
◆精度高
◆穩定性好
◆二線製(特殊可四線製)
◆固體元件，接插式印刷線路板
◆小型、重量輕、堅固抗振
◆量程、零點外部連續可調
◆正遷移可達500%；負遷移可達600%
◆阻尼可調
◆單向過載保護特性好
◆無機械可動部件，維修工作量少
◆全係列統一結構，零部件互換性強
◆接觸介質的膜片材料可選擇(316L、TAN、HAS-C、MONEL等耐腐蝕材料)
◆防爆結構，全天候使用
◆智能HART現場總線協議

電容壓力花季传媒APP下载工作原理
過程壓力通過兩側或一側的隔離膜片，灌充液傳至δ室的中心測量膜片。中心膜片是一個張緊的彈性元件，它對於作用在其上的兩側壓力差產生相應變形位移，其位移與差壓成正比，*大位移約0.1mm,這種位移轉變在電容極板上形成差動電容，由電子線路把差動電容轉換成二線製的4-20mADC信號輸出。

電容壓力花季传媒APP下载功能參數
使用對象：液體、氣體和蒸汽
測量範圍： 0~ 0.1kPa至0 ~ 40MPa
輸出信號：4~20mADC（特殊可為四線製220V供電， 0~10mADC輸出）
供電電源： 12~ 45V DC，一般為24V DC（見圖負載特性）
負載特性：與供電電源有關，在某一電源電壓時帶負載能力見圖( 負載特性)，負載阻抗RL與電源電壓V。關係式為： RL≤50 (Vs-12)
指示表:指針式線性指示0 ~ ****等分刻度或LCD液晶式，LED數碼管顯示。
防爆：a.隔爆型  dIIBT4
b.本質安全型  iaIICT6
量程和零點：外部連續可調
正負遷移：零點經過正遷移或負遷移後，量程、測量範圍的上限值和下限值的優良值，均不能超過測量範圍上限的****。(智能型： 量程比15:1)
*大正遷移量為*小調校量程的500%*大負遷移量為*小調校量程的600%。
溫度範圍：放大器工作溫度範圍： -29 ~ +93℃（LT 型為： -25-+70℃）
灌充矽油的測量元件： -40~ +104℃
法蘭式花季传媒APP下载灌充高溫矽油時： -20~ +315℃，普通矽油： -40~ +149℃ 靜壓：1、4、10.25、32Mpa
濕度：相對濕度為0 ~ ****
容積吸取量： < 0.16cm3
阻尼(階躍響應) :充矽油時，一般在0.2s到1.67s之間連續可調
電容壓力花季传媒APP下载技術數據
（不帶遷移，在標準工作條件下，充矽油，316不鏽鋼隔離膜片）
準確度：+0.25%， +0.5%，土0.1%（智能型）
死  區：無（≤0.1%）
穩定性：六個月內不超過*大量程的基本誤差優良值
振動影響：在任意軸向上， 振動頻率為200Hz時，誤差為測量範圍上限的+0.05%/g
電源影響：小於輸出量程的0.005%V
負載影響：電源如果穩定，則負載沒有影響

電容壓力花季传媒APP下载其它
隔離膜片：316不鏽鋼，哈氏合金C-276，蒙乃爾合金或鉭
排氣/排液閥：316不鏽鋼，哈氏合金C，蒙乃爾合金
法蘭和接頭：316不鏽鋼，哈氏合金C或蒙乃爾合金
接觸介質“O”形環：丁晴橡膠，氟橡膠
灌充液：矽油或惰性油
螺栓：316L不鏽鋼
電子殼體材料：低銅鋁合金
引壓連接件：法蘭、NPT1/4, 中心距54mm；接頭NPT1/2 或M20X1.5陽螺紋球錐麵密封，帶接頭時中心距50.8.54. 57.2mm（NPT錐管螺紋符合GB/T12716-91）信號線連接孔：G 1/2”
重量：2.4kg

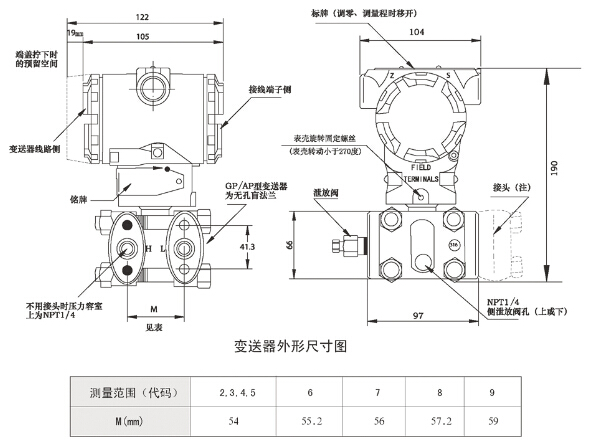

外形尺寸及安裝連接示意圖
引壓連接接頭示意圖
安裝板外形尺寸也安裝方式示意圖
現場導線連接圖與電路方框圖
非智能型現場導線的連接
智能型現場導線的連接
非智能型電路方框圖 智能型電路方框圖
選型方法
花季传媒APP下载品種詳細分類表

訂貨須知
1、花季传媒APP下载型號可根據選型規格表按需要確定。
2、選型規格表中的數字、符號必須填寫清楚、準確無誤。
3、如有正負遷移，必須注明遷移量數值。
4、差壓花季传媒APP下载如需配三閥組、節流裝置，需另行注明。
5、花季传媒APP下载根據用戶規定的量程校驗。如果用戶無規定，花季传媒APP下载調校至*大量程，這種校驗將在室溫、常壓下進行。
6、需要標注工位號時，應在訂貨時注明。
7、選購遠傳花季传媒APP下载時,還應根據不同遠傳法蘭選型表按需確定。
8、如果遠傳花季传媒APP下载要在真空場合和高溫場合下使用，訂貨時要特殊標明。
9、接觸介質O形密封環的材料有丁晴橡膠和氟橡膠等。
